Tek skruvar och fästsystem

Skruvar till isolerade paneler och galvaniserade plåtar

Vi erbjuder ett brett sortiment av tek skruvar och fästsystem för professionnella tillämpningar som kan användas med olika materialer och för olika ändamål. Självklart är de lämpliga för vårt sortiment av tak- och väggpaneler. Vi kan leverera fästsystem för sandwichpaneler och galvaniserade plåtar genom budtjänts.



Överblick av de tillgängliga fästsystemen



Skruvar till sandwichpaneler 7510 :

Egenskaper:

  • sexkantiga borrskruvar SW 8
  • med borrbit Nr. 2
  • för fästning till kallvalsade profilbalkar på 2 x 0,63 3,5 mm.

** (även tillgänglig med gjuten NYCO huvud och vingar för att fästa sammansatta takläggningsmaterial)

Längd [mm]
Ø 5,5 x

Rostfritt stål - Längd[mm]

2510
2813
3818
5025
6047
8068

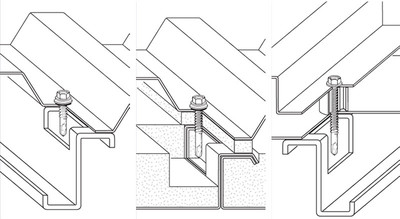

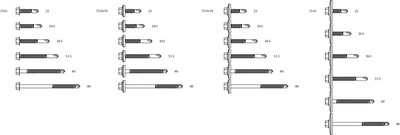

Skruvar 7510 - Vy 2Tillämpnings exempel - skruv 7510

Skruvar till isolerade paneler 7520:

Egenskaper:

  • sexkantiga självborrande skruvar,
  • storlek 8,
  • med borrbitt nr. 3,
  • för att fästa kallvalsade profilbalkar och takåsar på 1,5 - 6,0 mm.
  • Item 7520 finns också tillgänglig i A4 rostfritt stål i '7524', i 26 mm, 32 mm, 38 mm och 60 mm längder.

** (även tillgänglig med gjuten NYCO huvud och vingar för att fästa sammansatta takläggningsmaterial)

Längd [mm]
Ø 5,5 x
Rostfritt Stål - Längd [mm]
2610
3216
3822
5034

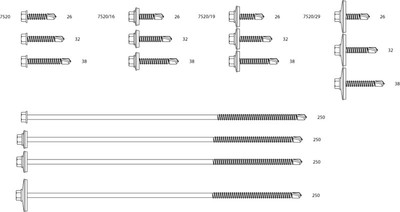

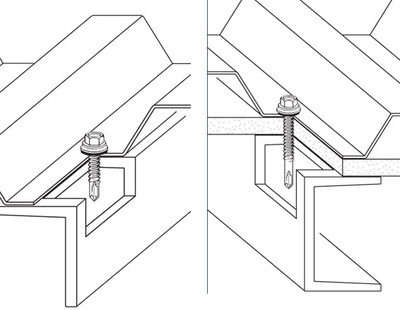

Fästsystem 7520 - Vy 2Tillämpningsexempel - skruv 7520

Skruvar till isolerade paneler 7530:

Egenskaper:

  • sexkantiga självborrande skruvar,
  • storlek 8,
  • med borrbitt nr. 5,
  • för att fästa kallvalsade profilbalkar och takåsar på 4,0 - 12,5 mm.
  • 7530 finns också tillgänglig i A4 rostfritt stål i "7534", i 40 mm längd.

** (även tillgänglig med gjuten NYCO huvud och vingar för att fästa sammansatta takläggningsmaterial)

Längd [mm]
Ø 5,5 x

Rostfritt Stål - Längd

[mm]

4016
5026
6238
8056
10076
225201
250226
280255

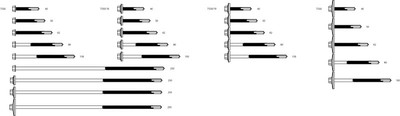

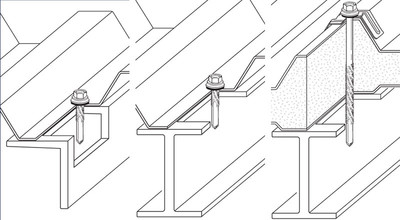

Fästsystem 7530 - Vy 2Tillämpningsexempel - skruv 7530

Skruvar till isolerade paneler 7550:

Egenskaper:

  • sexkantiga självborrande skruvar
  • storlek 8,
  • med reducerad borrbitt nr. 1,
  • för att fästa trapetsformade plåtar med en maximal överlappning på 2 x 1.25 mm.
  • 7550 finns även tillgänglig i A4 rostfritt stål i "7554" på 4.8 x 20 mm
Längd [mm]

Rostfritt Stål - Längd

  [mm]

Ø 4,8 x 208
Ø 5,5 x 2210
Ø 6,3 x 2512
Ø 7,2 x 3321

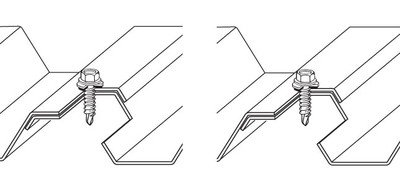

Tillämpningsexempel - skruv 7550Fästsystem 7550 - Vy 2

Skruvar till isolerade paneler 7553:

Egenskaper:

  • sexkantiga självborrande skruvar
  • storlek 8,
  • med reducerad borrbit nr. 1,
  • med undercut,
  • för att fästa trapetsformade plåtar med en maximal överlappning på 2 x 1,25 mm.
Längd [mm]

Rostfritt Stål - Längd

[mm]

Ø 4,8 x 208
Ø 5,5 x 2210
Fästsystem 7553 - Vy 2

Skruvar till isolerade paneler 7561 / 7565:

Egenskaper:

  • sexkantiga självborrande skruvar
  • storlek 8,
  • med reducerad borrbitt nr. 1,
  • för att fästa profilbalkar till timmer underkonstruktioner.
  • förankringsdjuphet: 7 x Ø
Längd [mm]
Ø 4,8 x 35
Ø 6,5 x 50
Ø 6,5 x 65
Ø 6,5 x 75
Ø 6,5 x 90
Ø 6,5 x 115
Ø 6,5 x 130
Ø 6,5 x 150
Ø 6,5 x 175

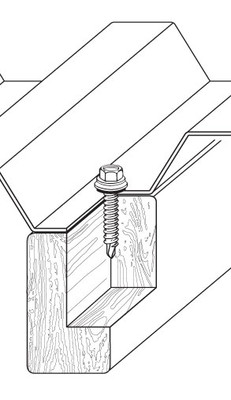

Fästsystem 7561 / 7565 - Vy 2Tillämpningsexempel - skruvar 7561 / 7565

Skruvar till isolerade paneler 7570:

Egenskaper:

  • sexkantiga självborrande skruvar
  • storlek 8,
  • borrbit nr. 3,
  • med säkerhetsgängor,
  • Ø 5,5 / 6,3 mm,
  • för att fästa sandwichpaneler till profilbalkar och takåsar på mellan1,5 och 6,0 mm.

Längd[mm]
Ø 5,5/6,3 x
Rostfritt stål - Längd
[mm]
Isoleringstjocklek
[mm]
70min 28min 22
max 54max 45
85min 38min 32
max 65max 60
110min 58min 52
max 90max 85
125min 63min 57
max 105max 100
145min 68min 62
max 125max 120
175min 98min 92
max 155max 150

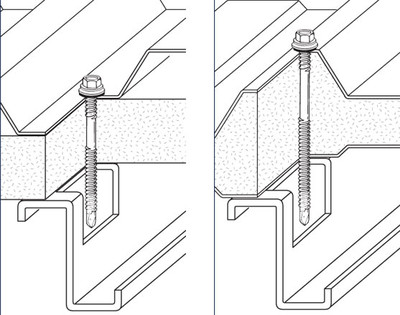

Tillämpningsexempel - skruv 7570

Skruvar till 7571 isolerade paneler:

Egenskaper:

  • sexkantiga självborrande skruvar
  • storlek 8,
  • borrbit nr. 2,
  • med säkerhetsgängor,
  • Ø 5,5 / 6,3 mm,
  • för att fästa sandwichpaneler till profilbalkar och takåsar på mellan 1.2 and 3.5 mm.
Längd [mm]
Ø 5,5/6,3 x
Rostfritt Stål - Längd
[mm]

Isoleringstjocklek

[mm]

70min 29min 22
max 50max 44
85min 39min 36
max 65max 61
110min 59min 56
max 90max 86
125min 64min 61
max 105max 101
145min 69min 66
max 125max 121
175min 99min 96
max 155max 151
195min 119min 116
max 175max 171

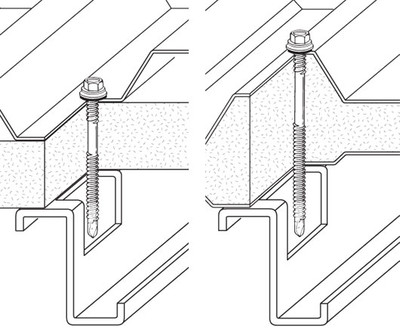

Fästsystem 7571 - Vy 2Tillämpningsexempel - skruv 7571

Skruvar till isolerade paneler 7575:

Egenskaper:

  • sexkantiga självborrande skruvar
  • storlek 8,
  • borrbit nr. 5,
  • med säkerhetsgängor,
  • Ø 5,5 / 6,3 mm,
  • för att fästa sandwichpaneler till profilbalkar på mellan 4,0 och 12,5 mm.
Längd [mm]
Ø 5,5/6,3 x
Rostfritt Stål - Längd
[mm]

Isoleringstjocklek

[mm]

80min 34min 22
max 54max 42
95min 41min 29
max 69max 57
115min 61min 49
max 89max 77
135min 81min 69
max 109max 97
155min 101min 89
max 129max 117
175min 121min 109
max 149max 137
195min 141min 129
max 169max 159

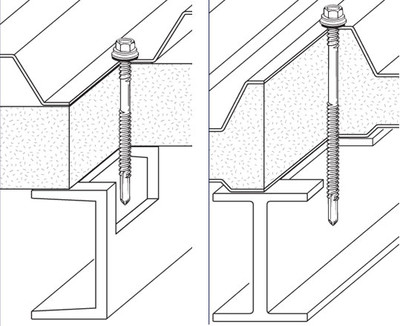

Fästsystem 7575 - Vy 2Tillämpningsexempel - skruv 7575

Skruvar till 7580 isolerade paneler:

Egenskaper:

  • sexkantiga självborrande skruvar
  • storlek 8,
  • med reducerad borrbit nr. 1,
  • med säkerhetsgängor,
  • Ø 6,3 / 7,0 mm,
  • för att fästa sandwichpaneler till timmer understrukturer. Förankringsdjuphet ≥ 50 mm
Längd [mm]
Ø 6,3/7,0 x
Isoleringstjocklek
[mm]
102min 27
max 50
122min 47
max 70
142min 67
max 90
162min 87
max 110
177min 102
max 125
200min 125
max 147
220min 145
max 167
240min165
max 187
260min 185
max 207
Fästsystem 7580 - Vy 2Tillämpningsexempel - skruv 7580

Skruvar till isolerade paneler 7890:

Egenskaper:

  • Med assymmetriska gängor för att fästa olika profilbalkar och sandwichpaneler till betong.
  • 7890 finns även tillgänglig i A4 rostfritt stål som "7890 E".

Längd [mm]
Ø 6,3/7,0 x
Isolerings-
tjocklek [mm]
32-
40-
57min 125
max 27
120min 75
max 90
140min 95
max 110
160min 115
max 130
180min 135
max 150
200min155
max 170

Skruvvarianter

Här hittar du ett grundläggande överblick av de tillgängliga skruvarna:

TypRostfriSjälvborrandePrisklass
Normal borrandenejnejbillig
Rostfri stålskruvjanejnormal
Bi-metal skruv gjord av rostfritt stål med kol spetsjajapremium
